Installer une prise Legrand double paraît simple : deux socles, quelques fils, une plaque de finition. Pourtant, ce type de prise concentre des pièges techniques que même des bricoleurs expérimentés sous-estiment. Entre le décompte des socles sur le circuit, le choix du disjoncteur et le raccordement dans la boîte d’encastrement, chaque détail compte pour obtenir une installation conforme à la norme NF C 15-100.
Décompte des socles sur un circuit de prises
La norme NF C 15-100 impose de compter chaque socle d’une prise double séparément. Une prise Legrand double encastrée vaut donc deux socles dans le calcul du circuit, et non un seul point comme on le pratiquait auparavant.
A lire également : Quelle est la durée de vie d'un réfrigérateur ?
Un circuit protégé par un disjoncteur 16 A avec du fil en 1,5 mm² accepte au maximum huit socles. Avec du 2,5 mm² et un disjoncteur 20 A, la limite passe à douze socles. Ajoutez deux prises doubles en bout de ligne sans recompter, et vous dépassez le seuil autorisé sans vous en rendre compte.
Cette erreur de décompte peut rendre votre installation non conforme lors du passage du Consuel. Avant de poser une prise double supplémentaire, reprenez le schéma du circuit concerné et additionnez tous les socles, y compris ceux des prises doubles déjà en place.
A lire également : Cadre photo connectée pas chère : comment éviter les modèles décevants ?
Section de fil et calibre du disjoncteur pour prise double Legrand
Le deuxième piège concerne le dimensionnement du circuit. Ajouter une prise double en dérivation sur un circuit existant modifie la charge potentielle. Si le circuit alimentait déjà plusieurs appareils gourmands, le risque de surintensité augmente.
Vérifier la section avant de raccorder
Deux configurations existent selon la norme :
- Circuit en 1,5 mm² protégé par un disjoncteur 16 A : adapté aux prises alimentant des appareils de faible puissance (lampes, chargeurs, petit électroménager).
- Circuit en 2,5 mm² protégé par un disjoncteur 20 A : nécessaire dès que des appareils plus puissants sont branchés (aspirateur, radiateur d’appoint, four indépendant).
- Un disjoncteur 16 A sur du fil 2,5 mm² fonctionne, mais un disjoncteur 20 A sur du fil 1,5 mm² est interdit : le fil chaufferait avant que la protection ne déclenche.
Avant de raccorder votre prise Legrand double, identifiez la section du fil existant dans la boîte d’encastrement. Un fil en 1,5 mm² a un diamètre de conducteur nettement plus fin qu’un 2,5 mm², la différence se voit à l’oeil nu.
Ne pas mélanger les sections sur un même circuit
Raccorder une prise double avec du 2,5 mm² sur un circuit existant en 1,5 mm² ne renforce pas l’installation. La protection du disjoncteur doit correspondre à la section la plus faible du circuit. Mélanger les sections crée une ambiguïté dangereuse et rend le circuit non conforme.

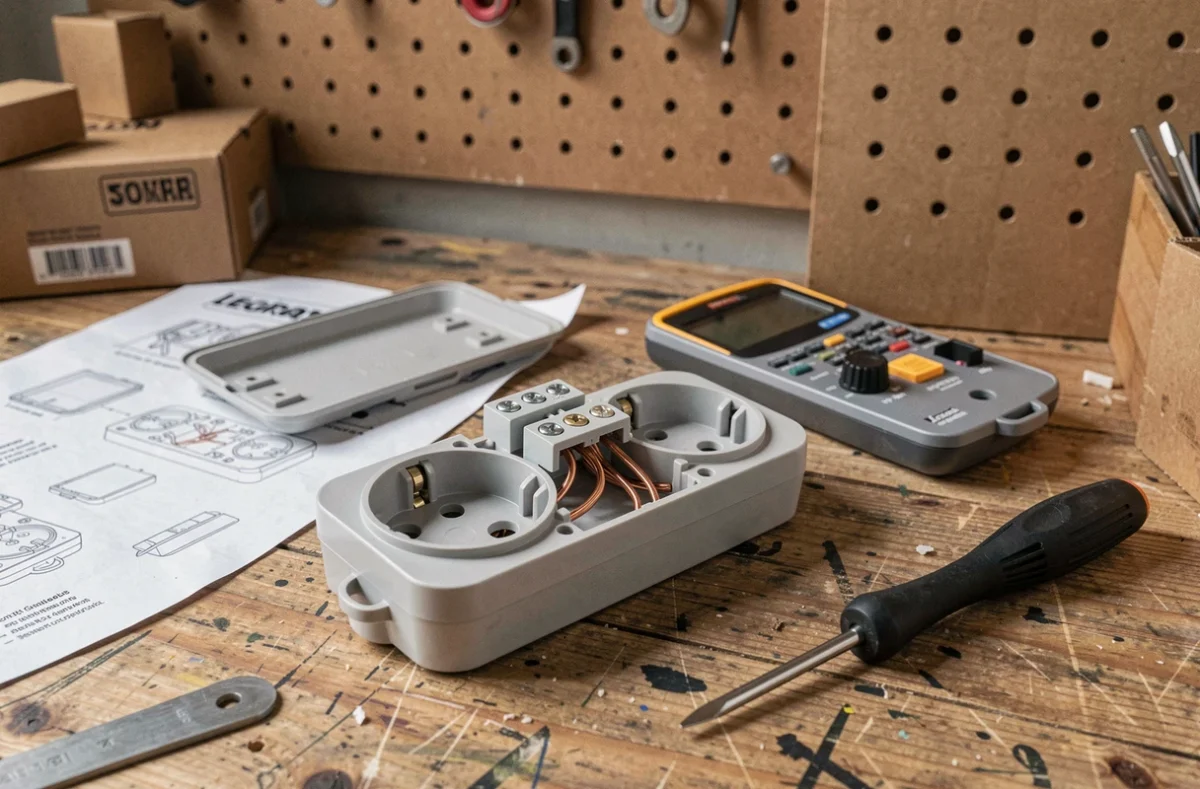

Raccordement dans la boîte d’encastrement : erreurs mécaniques fréquentes
Le mécanisme d’une prise double Legrand (Céliane, Mosaic ou Saillie) intègre un précâblage interne qui relie les deux socles entre eux. Cela signifie que vous n’avez qu’un seul jeu de fils à raccorder, pas deux. Pourtant, des erreurs surviennent régulièrement à cette étape.
Longueur de dénudage inadaptée
Trop court, le fil ne s’insère pas correctement dans la borne automatique et le contact reste fragile. Trop long, du cuivre nu dépasse de la borne et risque de toucher la terre ou un autre conducteur. Respectez la jauge de dénudage indiquée sur le mécanisme Legrand : elle est gravée directement sur le support de la prise.
Fil de terre oublié ou mal serré
Sur une prise double avec terre, le conducteur vert-jaune doit être raccordé à la borne dédiée du mécanisme. Son absence provoque un défaut d’isolement invisible tant qu’aucun appareil métallique n’est branché. Le jour où un défaut survient, c’est le corps de l’utilisateur qui devient le chemin de fuite du courant vers le sol.
Hauteur de pose et emplacement : ce que la norme NF C 15-100 impose
La norme fixe des hauteurs minimales pour l’axe des socles de prise. En règle générale, l’axe d’une prise de courant doit se situer à au moins 5 cm du sol fini pour une prise 16 A. Cette contrainte vaut aussi pour les prises doubles.
Dans une salle de bains, les restrictions sont plus sévères. Certains volumes définis par la norme interdisent purement et simplement la pose de prises électriques, y compris les prises doubles. Installer une prise Legrand double à proximité immédiate d’une douche ou d’une baignoire, même avec un mécanisme étanche type Plexo, ne suffit pas si le volume l’interdit.
Avant de percer le mur, vérifiez le volume dans lequel se trouve l’emplacement choisi. Les volumes 0 et 1 excluent toute prise. Le volume 2 les autorise sous conditions très strictes.
Plaque de finition et support : des composants souvent mal associés
Chez Legrand, une prise double se compose de plusieurs éléments séparés : le mécanisme (la partie électrique), le support de fixation et la plaque de finition. Chaque gamme (Céliane, Mosaic, Dooxie) utilise des supports spécifiques.
L’erreur classique consiste à acheter un mécanisme Céliane et un support Mosaic, ou l’inverse. Les deux ne sont pas interchangeables. Le mécanisme ne clipsera pas correctement, la plaque de finition bâillera, et l’ensemble perdra son maintien mécanique au mur.
Avant de commander, vérifiez trois compatibilités :
- Le mécanisme correspond à la gamme choisie (Céliane, Dooxie, Mosaic, Saillie).
- Le support est prévu pour une configuration double (deux postes côte à côte ou superposés).
- La plaque de finition accepte le format double, avec l’entraxe correct entre les deux socles.
Un mécanisme mal clipsé dans un support inadapté finit par se désolidariser du mur, surtout quand on débranche régulièrement des appareils en tirant sur la fiche.
Chaque étape d’une installation de prise double Legrand demande une vérification précise : nombre de socles sur le circuit, section et protection, raccordement mécanique, hauteur de pose, compatibilité des composants. Aucune de ces étapes n’est complexe en soi. Prises individuellement, elles prennent quelques minutes. Négligées, elles transforment une installation banale en source de non-conformité ou de risque électrique réel.
